Płytki od seeed studio – moja opinia

Jakiś czas temu odezwał się do mnie majfrend z seeedstudio, ze szczodrą propozycją, że wręczy mi kupony na wykonanie bezpłatnych płytek w jego firmie. Warunek był tylko jeden, gdy płytki już do mnie dotrą, mam szczerze napisać co sądzę o ich serwisie, samych PCB oraz jak mi się podobał ich automatyczny system zamawiania. Płytki dotarły więc teraz czas bym ja się wywiązał z danego słowa 😉

Zamawiamy!

Sam proces zamawiania mają dość fajnie zautomatyzowany. Usługa na którą dostałem kupony, nazywa się fussion. To jest ich produkt dla hobbystów, ma być tanio i fajnie. Za 10 płytek 100x100mm mamy zapłacić 4,90 USD. Przy czym jeżeli nasza płytka jest mniejsza od 100×100, wówczas możemy z jednej formatki zrobić więcej płytek, ale tylko jeżeli wszystkie są takie same. Jeśli wykryją, że próbujemy przemycić różne design jako jeden, wówczas doliczą nam dodatkową opłatę i to nie małą bo całe 12 USD za każdy kolejny design na jednej płytce. A więc „spanelizowanie” różnych mniejszych designów na jednej formatce już się generalnie średnio opłaca. Podobnie sprawa się ma jeśli wyjdziemy poza ustalony rozmiar, 100×100 kosztuje 4,9 dolara, ale już 101×100 to wydatek 30,97 USD. To samo jeśli chodzi o ilość płytek, dodatkowe opcje, jak i ilość warstw.
Reasumując, 10 płytek, max 100×100 mm, jeden layout – wówczas impreza jest opłacalna.
Wróćmy jednak do samego zamawiania, mamy na stronie fajny automacik, w którego możemy załadować zip-a z gerberami i od razu przed dodaniem zamówienia do koszyka podejrzeć pliki w przeglądarce on-line. Dzięki temu możemy sprawdzić jak nasze pliki będą widziane przez producenta i czy wszystko jest ok.

Checkout

Dobra, płytki dodane do koszyka, zamówienie gotowe i… czeka nas niespodzianka w checkoucie. Co prawda za same płytki zapłacimy tylko 4,9, jednak koszt przesyłki to ok. 17 usd za 10 płytek. To może wydać się kwotą wygórowaną jeśli ktoś robi często zakupy na Aliexpresie i jest przyzwyczajony do darmowych przesyłek. Co więcej, i co dla mnie zupełnie niezrozumiałe, to cena kosztów przesyłki, rośnie bardzo gwałtownie wraz ze wzrostem ilości zamawianych płytek. Ja zamawiałem więcej niż kupon mi pozwalał (dopłacałem do kuponów z własnej kieszeni) i dość mocno się zdziwiłem, bo troszkę z cenami polecieli. Przy czym należy zauważyć, że gabaryt paczki zostaje cały czas taki sam, bo nie sądzę, aby zmienił się on zamawiając o 10 małych płyteczek (47x47mm) więcej.
Tak czy siak, za zamówienie zapłaciłem (dopłaciłem) i rozpocząłem okres oczekiwania na kuriera.

Przesyłka

Zamówienie złożyłem 23/12/2018, paczkę majfrendy wysłały do mnie 08/01/2019, a ja paczkę odebrałem 10/01/2019. Więc sama przesyłka ekspresowo. Muszę tutaj pochwalić DHL’a bo bardzo sprawnie i profesjonalnie załatwili całe procedury celne oraz opłaty z tym związane.
Sama produkcja trwała dosyć długo, bo ponad dwa tygodnie, ale było to chyba spowodowane nowym rokiem i świętami. Następne zamówienia, które u nich składałem, było wyprodukowane w ok. 5 dni i wysłane, także w około tydzień z hakiem płytki już były u mnie.

Paczka z PCB

Paczka przyszła dobrze zapakowana, płytki bezpiecznie zawinięte w bąbelki, do tego jakieś papierki reklamowe. Sam płytki zapakowane w hermetyczny blister, dodatkowo wyposażony w środku w woreczek z żelem silikonowym pochłaniającym wilgoć. Za co mają duży plus u mnie. Nie wiem jak inni producenci z chin, ale ja pierwszy raz się spotkałem z taką dbałością o takie drobiazgi.

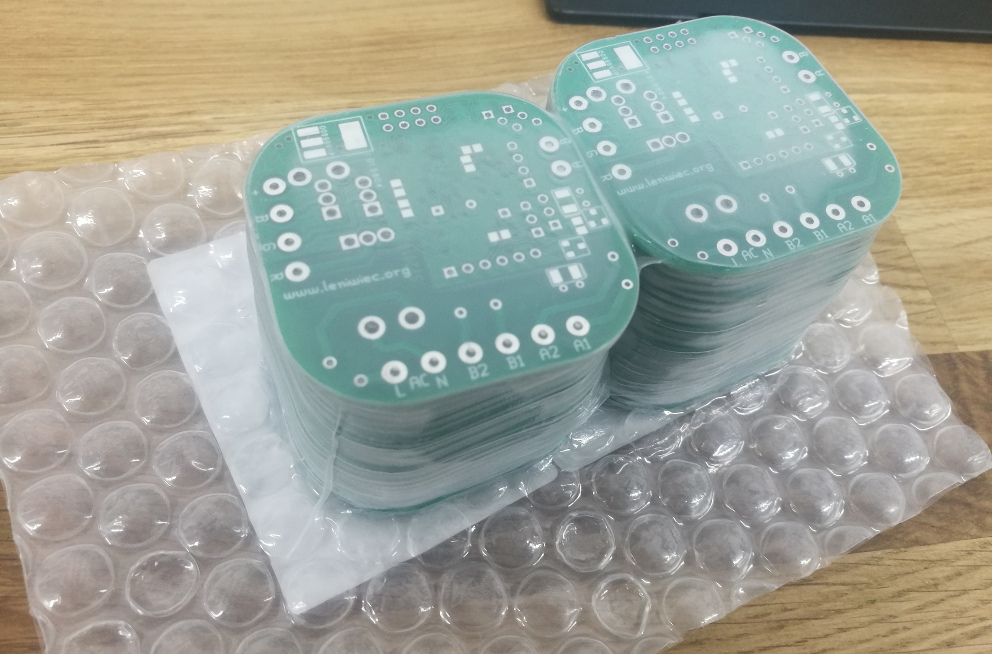

Blister z hermetycznie zapakowanymi pcb

PCB

Płyteczki 😉 Muszę powiedzieć, że jestem zadowolony z tego co mi przysłali. Co prawda płytki, które zamawiałem nie są imponująco skomplikowane (elementy 0805, TQFP, SOP), jednak jakość wykonania jest naprawdę OK. Nie jest to może high-end, ale w większości hobbystycznych i małoseryjnych/prototypowych przypadków naprawdę nic więcej nie potrzeba. I żeby była tutaj jasność, to płytki są naprawdę dobrze wykonane.
Soldermaska jest fajnie naniesiona, wygląda na równą powłokę. Metalizacja otworów nienaganna. Frezowanie (zamawiałem płytki w całości frezowane po obrysie) też ok, brak jakichkolwiek zadziorów, czy ostrych krawędzi. Warstwa opisowa (silk screen) dosyć dobra. Widać, że nie jest ona najwyższej rozdzielczości, ale w zupełności wystarczająca i niekłująca w oczy wykonaniem. Nie wiem czy to wynika z procesu produkcyjnego i jest zwykłym przypadkiem, czy ludzie z seeed zadbali o to, ale w moich plikach, które im wysłałem, w kilku miejscach wjechałem warstwą opisową na pola lutownicze, a płytki które dostałem, były wolne od tego defektu. Przy czym, te same pliki które zamawiałem u innego producenta, otrzymałem już z nadrukowanymi kreskami na polach lutowniczych. Zasłużony czy nie, plus dla nich 🙂

Podsumowanie

Widać, że serwis który oferują w ramach usługi fusion, jest skierowany stricte dla hobbystów i nie chcą realizować większych zamówień w tej usłudze (oferują również usługi „profesjonalne” ale to już inna liga cenowa). Moja ogólna ocena i odczucia są dość pozytywne. Produkcja, jakość, dostawa na plus. Manipulowanie cenami przesyłek na minus – mogli to doliczyć od razu do ceny produkcji płytek jeśli faktycznie płacą więcej za przesyłkę, a nie robić niespodzianki przy płatności.
Czy będę korzystał z ich usług przy kolejnych projektach? I tak i nie, do prototypowania i hobbystycznie – jak najbardziej, do zamówień seryjnych – chyba poszukałbym jednak czegoś innego.
